Kenet Çatı Üstü Boru Sistemleri

Kenet çatıda vida yok; boru sistemleri kelepçeyle: hangi boru, kaç kelepçe, kaç metre.

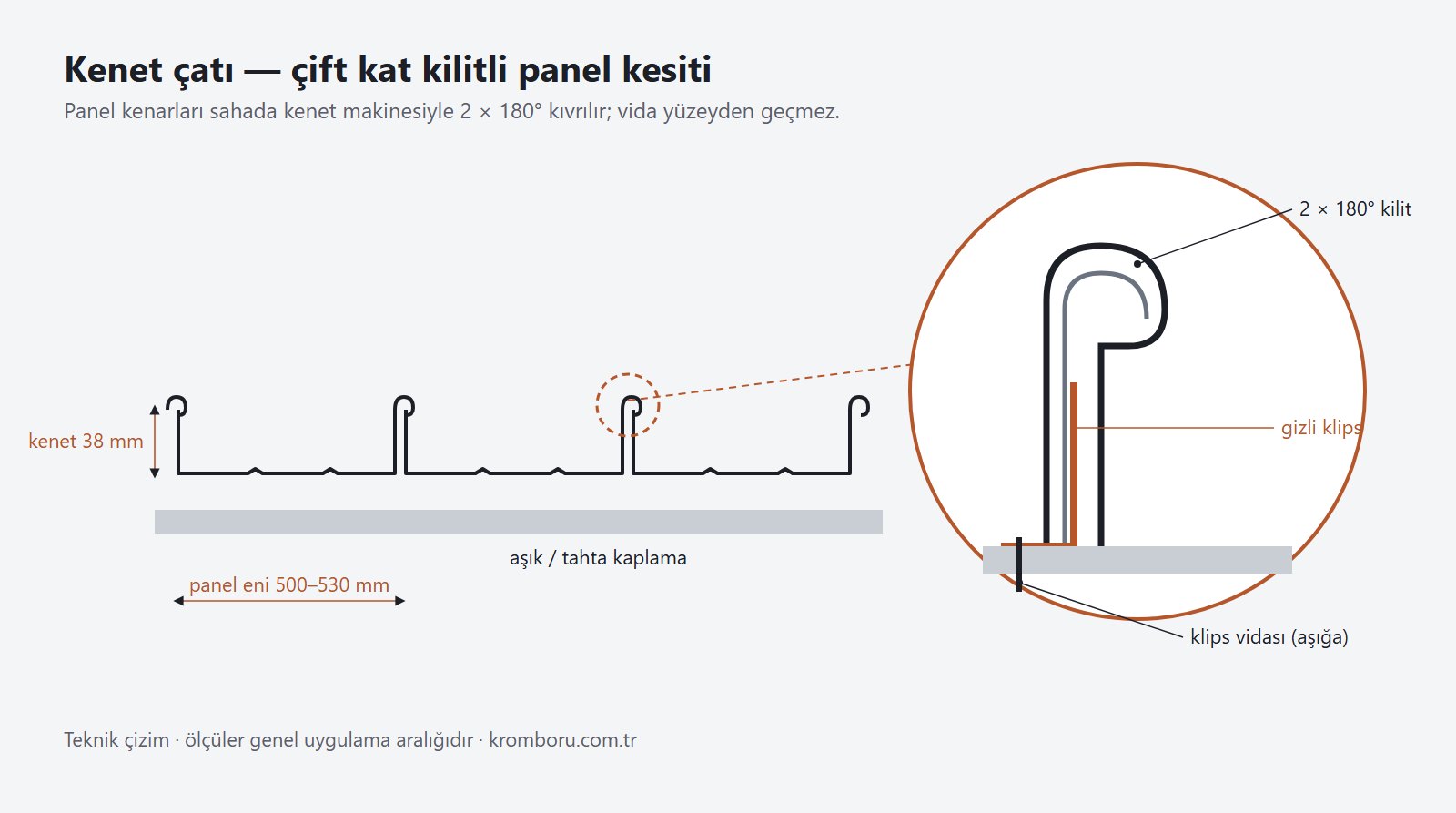

Kenet çatının kendisi sac ve klipsten oluşur; üstüne çıkan her şey — güvenlik korkuluğu, yaşam hattı direği, kar tutucu borusu, paratoner, GES rayı — boru ve kelepçe işidir ve kenet çatıda hiçbiri levhayı delmez. Bu sayfa kenet çatıyı çatı üstü boru sistemleri tarafından anlatır: kenet kelepçesi nedir, hangi boru hangi kelepçeyle bağlanır, krom mu galvaniz mi, kaç metre boru gider. Boru bedeli krom boru ve galvaniz boru listelerinden; kenet levha ve montaj uygulamacıyla.

Kenet kelepçesi: delmeden bağlamanın kuralı

Kenet çatıda vida yasaktır; kenet sırtına (25 veya 38 mm) sıkılan alüminyum ya da paslanmaz kelepçe (2 civatalı, 8–10 Nm) her türlü aksesuarı taşır. Tek kelepçe çekmede ≈ 1,5–2,5 kN, kaymada ≈ 1 kN tutar (üretici testine göre); yük buna göre kelepçe sayısına bölünür. Kelepçe malzemesi levhayla uyumlu olmalı: galvaniz/alüzinç levhada alüminyum kelepçe, paslanmaz levhada A4 paslanmaz kelepçe; galvaniz kelepçe kenet üstünde kullanılmaz.

Kenet çatı üstünde boru sistemleri

Sistem	Boru	Kelepçe aralığı	Not
Kar tutucu	Ø33,7×2 galvaniz ya da Ø32 alüminyum, 2 sıra	1,0 m (kar bölgesi 1–2), 0,6 m (3–4)	Saçaktan 30–50 cm içeride
Çevre güvenlik korkuluğu	Ø42,4×2,5 galvaniz dikme; Ø33,7 kuşak; kenet tabanlı ayak	Dikme 1,5 m (2 kelepçe/ayak)	1.100 mm; %10 üstü eğimde eğime dik
Yatay yaşam hattı	Ø42,4×3 paslanmaz direk + 8 mm halat	Direk 8–10 m, 4 kelepçeli taban	EN 795 C; düşme yükü 12 kN
Paratoner / yakalama çubuğu	Ø20 alüminyum ya da paslanmaz yuvarlak	1,0 m tutucu	Kenet sırtı iletken hat olarak kullanılabilir
GES ray taşıyıcı	Alüminyum ray; kelepçe kenet üstü	0,8–1,2 m	Panel yükü 12–15 kg/m² aşığa iner
Kedi yolu ayağı	Galvaniz U ayak, 2 kelepçe	1,0 m	Bkz. kedi yolu imalatı

Krom boru mu galvaniz boru mu: çatı üstü seçim

Sanayi çatısında galvaniz boru (Ø42,4×2,5) standarttır; görünen villa/cami çatısında ve deniz kıyısında 304/316 krom boru satine tercih edilir — bakım yok, kenet çatının 50 yıllık ömrüne eşlik eder. Alüminyum kelepçe ile krom boru teması sorun çıkarmaz; galvaniz boru + paslanmaz kelepçe birleşiminde pul kullanılır. Krom borunun galvanize göre 3–4 kat kilo fiyatı çatıda az metrede (çevre korkuluk 60–120 m) toplamı çok değiştirmez; asıl bedel kelepçe ve montajdır.

Metre hesabı: 30×20 m depo kenet çatısı

Çevre korkuluk 100 m: dikme 67 adet × 1,15 m Ø42,4×2,5 ≈ 77 m boru + kuşak 200 m Ø33,7×2 → toplam ≈ 277 m boru, galvanizde ≈ 500 kg, 304'te Ø42,4×2 + Ø33,7×1,5 ile ≈ 390 kg; kelepçe 134 ayak × 2 = 268 adet. Kar tutucu 2 sıra × 30 m saçak (iki saçak) = 120 m Ø33,7 + 120 kelepçe. Boy ve metre fiyatı için Ø42,4 krom boru, Ø33,7; korkuluk metrajı için korkuluk hesabı.

Montaj kuralları

Kelepçe yalnız kenet sırtına; levha düz yüzeyine hiçbir şey vidalanmaz.
Isıl genleşme: boru hattı 12 m'de bir genleşme manşonu; kelepçeler kenetin kaymasını engellememeli (levha kelepçeyle birlikte kayar).
Yük: kelepçe başına ≤ 1 kN kayma; korkuluk dikmesi tabanı 4 kelepçe.
Kesim: boru ölçüye kesilir, uçlar kapaklanır; kaynak yerine kelepçe/vidalı bağlantı (çatıda kaynak yangın riski).

Sık sorulan sorular

Kenet çatıya korkuluk nasıl bağlanır?

Kenet kelepçeli taban plakası (4 kelepçe) ile; levha delinmez. Dikme Ø42,4×2,5 galvaniz ya da Ø42,4×2 krom, 1,5 m aralık, 1.100 mm yükseklik.

Kar tutucu borusu hangi çapta?

Ø33,7×2 galvaniz ya da Ø32 alüminyum, kar bölgesine göre 1–2 sıra, kelepçe aralığı 0,6–1,0 m; saçaktan 30–50 cm içeride.

Kenet çatı üstünde krom boru gerekli mi?

Zorunlu değil; sanayi çatısında galvaniz boru yeter. Görünen mimari çatı, deniz kıyısı ve bakımsız uzun ömür isteniyorsa 304/316 satine boru kenet çatıyla aynı ömrü verir.

Kenet kelepçesi ne kadar yük taşır?

Tipik alüminyum kelepçe çekmede 1,5–2,5 kN, kaymada ≈ 1 kN (üretici raporu); korkuluk tabanı 4, kedi yolu ayağı 2, kar tutucu tutucusu 1 kelepçe ile hesaplanır.

100 m çevre korkuluk için kaç metre boru?

≈ 77 m Ø42,4 dikme + 200 m Ø33,7 kuşak ≈ 277 m; galvanizde ≈ 500 kg, 304 krom boruda ≈ 390 kg; 268 kenet kelepçesi.
